空氣流量計
發表時間：2024-09-13 15:54:45
空氣流量計的詳細資料：
佳美儀表承諾：
質量穩定：實行全過程質量監控，細致入微，多方面檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：先進流水線，充足的備貨，縮短了交貨期！
空氣流量計便是依據卡門旋渦原理進行封閉管道流體流量測量的流量計。因其具有良好的介質適應能力，無需溫度壓力補償即可直接測量蒸汽、空氣、氣體的工況體積流量，配備溫度、壓力傳感器可測量標況體積流量和質量流量，是節流式流量計的理想替代產品。
在實際應用中，往往大流量遠低于儀表的上限值，隨著負荷的變化，小流量又往往會低于儀表的下限值，儀表并非工作在它的工作段，為了解決這一問題，通常采用在測量處縮徑提高測量處的流速，并選用較小口徑的儀表以利于儀表的測量，但是這種變徑方式須在變徑管與儀表間有長度為15D以上的直管段進行整流，使加工、安裝都不方便。佳美儀表的縱斷面形狀為圓弧的LGZ變徑整流器，具有整流、提高流速及改變流速分布多重作用，其結構尺寸小，僅為工藝管內徑的1/3，與空氣流量計作成一體，不僅不需要另外附加一段直管段，還可以降低對工藝管直管段的要求，安裝非常方便。
為了使用方便，電池供電的本地顯示型空氣流量計采用微功耗高新技術，采用鋰電池供電可不間斷運行一年以上，節省了電纜和顯示儀表的采購安裝費用，可就地顯示瞬時流量、累積流量等。溫度補償一體型空氣流量計還帶有溫度傳感器，可以直接測量出飽和蒸汽的溫度并計算出壓力，從而顯示飽和蒸汽的質量流量。
溫壓補償一體型空氣流量計帶有溫度、壓力傳感器，用于氣體流量測量可直接測量出氣體介質的溫度和壓力，從而顯示氣體的標況體積流量。
空氣流量計技術指標
測量介質 | 空氣、氣體、蒸汽 |
公稱通徑 | 夾持式連接型:DN15-DN300 法蘭連接型、管道對焊型:DN15-DN400 螺紋連接型、卡箍連接理:DN15-DN100 固定插入型、球閥擂入型:DN200-DN2500 |
溫度范圍 | 壓電式:，道式-20℃~350℃插入式-10℃~300℃ 電容式:，道式-50℃~500℃擂入式-30℃~450℃ |
壓力規格 | 1.6Mpa, 2.5Mpa, 4.0 Mpa，更高壓力規格可特殊定做 |
范圍度 | 正常范圍1:10 擴展后范圍1:15 |
準確度 | 空氣：示值的±1.0% 氣體、蒸汽、示值的±1.5%kg 插入式：示值的±2.5% |
重復性 | ≤準確度的1/3 |
供電電源 | 脈沖輸出型+12VDC、+24VDC(可選) 4~20mA.DC電流輸出型+24VDC 現場顯示型儀表自帶3.6V鋰電池，使用壽命大于2年 |
環境條件 | 環境溫度:普通型-30℃~60℃防爆型-25℃~50℃現場顯示型-10℃~50℃ 環境濕度:相對濕度5%~85% 大氣壓力:(86~106) KPa |
允許振動加速度 | 壓電式≤0.2g 電容式≤1.0g |
信號遠傳距離 | 脈沖信號≤500m 電流信號≤1000m RS485通訊≤1200m |
信號線接口 | 內螺紋M20×1.5 |
防爆標志 | 隔爆型ExdIIBT5 本安型ExiaIICT5 |
防護等級 | 普通型IP65 潛水型IP68 |
儀表材質 | 1Cr18Ni9Ti，也可根據用戶要求采用特殊材質 |
空氣流量計安裝要求
空氣流量計可以水平、垂直或其他任意傾斜角度安裝。

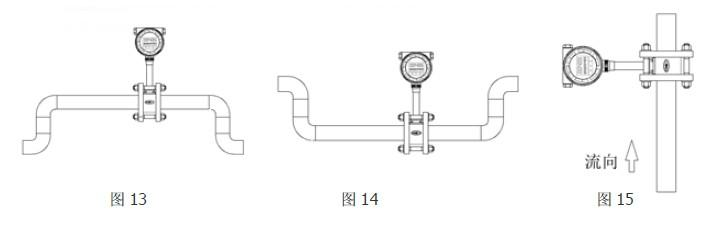

空氣流量計在水平管道上安裝
水平安裝是安裝流量計常用的一種方式。流量計測量氣體時，若被測氣體含有少量液體，流量計應安裝在管道的上方，如圖所示。流量計測量液體時，若被測液體含有少量氣體，流量計應安裝在管道的下方，如圖所示。。
垂直安裝流量計時，若流量計測量液體時，或被測氣體含有少量液體，應自下而上安裝，如圖15所示。
