煙氣流量計
發表時間：2024-09-13 16:02:03

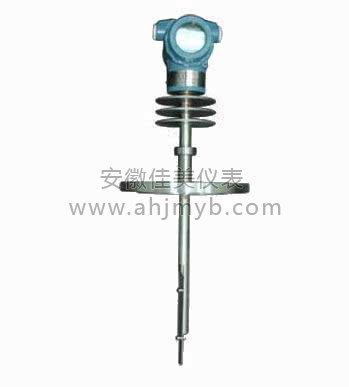

安徽佳美自動化儀表有限公司的HRD系列差動式煙氣流量計采用新的電容力傳感器，應用先進的數模轉換技術和微電子技術而的一種新式流量計量儀表。 煙氣流量計采用芯片級的電容式力傳感器、高效的抗過載結構設計是該產品實現高精度、高穩定性的關鍵核心，不但具有很高的靈敏度，同時又具有與容積式流量計相媲美的測量準確度，加之煙氣流量計抗干擾、抗雜質性能，除能替代常規流量所能測量的流量計量問題，尤其在高粘度、臟污介質、易凝易堵、高溫、低溫、強腐蝕等流量計量困難的工況中具有很好的適用性。
HRD系列煙氣流量計主要運用在煙道氣的測量上，此類介質具有含雜質、粉塵、溫度高等特點。HRD系列煙氣流量計采用電容力傳感器，耐臟污、耐高溫、靈敏度高，免維護，壓損小，適用大型管道、異型管道、低壓、負壓管道，插入式結構，安裝簡單。
【煙氣流量計工作原理】
當煙氣在測量管中流動時，因其自身的動能通過阻流件（靶）時而產生的壓差，并對阻流件有一作用力，其作用力的大小與介質流速的平方成正比，其數學方式表達如下：
F=CdAρ·V2/2
式中：F ——阻流件所受的作用力
Cd——物體阻力系數
A ——阻流件對測量管軸向投影面積(mm2)
ρ ——工況下介質密度（kg/m3）
v ——介質在測量管中的平均流速(m/s)
阻流件(靶)接受的作用力F，經剛性連接的傳遞件（測桿）傳至電容力傳感器，電容力傳感器產生電壓信號輸出：V=KF
式中： V——電容力傳感器輸出的電壓（mV）， K——比例常數， F——阻流件（靶）所受的作用力
由此，此電壓信號經前置放大、AD轉換及計算機處理后，即可獲得相應的瞬時流量和累積總量。
【煙氣流量計技術參數】
適用介質： 各種煙氣
公稱直徑： 15～100mm 或更大
公稱壓力： 0．6～42MPa
介質溫度： -200~+650℃
精確度： ±1.0%
范圍度： 1：10
供電及輸出： 機內自備鋰電池（3.6V），現場顯示無信號遠傳；或外供電源24VDC，現場顯示，4～20mA輸出。
測量管材料：304不銹鋼
防爆標志： 本安型（ExiaIICT4）； 隔爆型（ExdIICT4）
防護等級： IP65；IP67
連接方式： 插入式法蘭連接。
【煙氣流量計產品特點】
1、一體化結構，安裝方便，液晶顯示，可帶信號輸出。
2、垂直、水平、各種安裝方式可隨工況變化任意安裝。
3、整臺儀表在設計中無可動部件，插入式結構,拆卸方便；
4、可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）；
5、整機可做成全密封無死角（焊接形式），無任何泄漏點，可耐42MPa高壓；
6、傳感器不與被測介質接觸,不存在低部件磨損,使用可靠，免維護；
7、可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定；
8、具有一體化溫度、壓力補償，直接輸出質量或標方；
9、具有可選小信號切除、非線性修正、濾波時間可選擇；
10、能準確測量各種常溫、高溫500度、低溫-200度工況下的氣體，液體流量；
11、重復性好，一般為0.05～0.08%，測量快速；
12、抗干擾，抗雜質能力特強；
13、可根據實際需要更換阻流件而改變流量范圍；
14、低功耗電池現場顯示，能在線直讀示值，示屏可同時讀取瞬時和累積流量；
15、安裝簡單方便，易維護；
16、多種輸出形式，能遠傳各種參數；
17、抗震動性強，一定范圍內可測脈動流；
18、壓力損失小，僅為標準孔板的1/2△P左右。
